Kaum ein Industriebetrieb beansprucht das Stromnetz so stark wie ein Stahlwerk. Lichtbogenöfen ziehen in Sekunden enorme Leistung, ihr Lastprofil schwankt extrem, und die Rückwirkungen auf das Netz sind erheblich. Die Energieversorgung eines Stahl- oder Aluminium Werks ist deshalb eine elektrotechnische Disziplin für sich, mit hohen Anforderungen an Schaltanlagen, Transformatoren und Kompensationstechnik.
Dieser Beitrag beschreibt, was die Stromversorgung in der Stahlindustrie so anspruchsvoll macht, welche Netzrückwirkungen auftreten und welche elektrotechnische Infrastruktur ein modernes Stahlwerk benötigt.
Warum Stahlwerke besondere Anforderungen stellen
Das Herzstück eines Elektrostahlwerks ist der Lichtbogenofen (englisch Electric Arc Furnace, EAF). Er schmilzt Stahlschrott mit einem elektrischen Lichtbogen ein und erreicht dabei Leistungen, die mit der eines kleinen Kraftwerks vergleichbar sind. Große Öfen fassen über 100 Tonnen, einzelne Anlagen mehr als 400 Tonnen.
Das Problem für die Energieversorgung ist nicht die hohe Leistung allein, sondern ihr Verlauf. Der Lichtbogen brennt unregelmäßig, besonders in der Eine Schmelzphase. Die Last springt innerhalb von Millisekunden, was zu starken Netzrückwirkungen führt. Genau diese Dynamik muss die elektrische Infrastruktur beherrschen.
Netzrückwirkungen und ihre Folgen
Lichtbogenöfen und andere grosse Stromrichterantriebe erzeugen eine Reihe von Netzrückwirkungen, die ohne Gegenmaßnahmen das Werksnetz und das öffentliche Netz belasten:
| Netzrückwirkung | Ursache und Wirkung |
|---|---|
| Flicker und Spannungseinbrüche | Der schwankende Lichtbogen verursacht schnelle Spannungsänderungen, die sich bis ins Netz auswirken |
| Oberschwingungen | Stromrichter erzeugen Oberschwingungen und Zwischenharmonische, die Verluste und Störungen verursachen |
| Blindleistungs Schwankungen | Der wechselnde Blindleistungsbedarf belastet das Netz und verschlechtert den Leistungsfaktor |
| Unsymmetrie | Ungleiche Belastung der drei Phasen beansprucht Betriebsmittel zusätzlich |
Werden diese Rückwirkungen nicht beherrscht, drohen erhöhte Energiekosten, Störungen empfindlicher Anlagen, eine verkürzte Lebensdauer der Betriebsmittel und Konflikte mit den Anschlussbedingungen des Netzbetreibers. Die technischen Anschlussregeln für die Mittelspannung geben enge Grenzen für Netzrückwirkungen vor, die ein Stahlwerk einhalten muss.
Die elektrotechnische Infrastruktur eines Stahlwerks
Um diese Anforderungen zu erfüllen, braucht ein Stahlwerk eine durchdachte und robuste elektrische Anlage über mehrere Spannungsebenen. Die zentralen Bausteine:

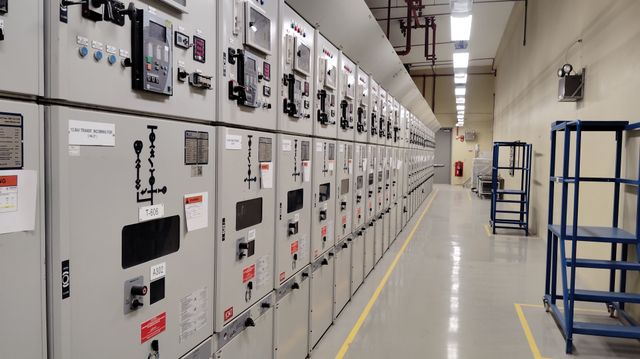

Mittelspannungsschaltanlagen
Sie verteilen die elektrische Energie im Werk und müssen hohe Schaltleistungen, häufige Schaltspiele und die dynamischen Lasten der Öfen zuverlässig beherrschen. Robustheit und schnelle Schaltzeiten sind entscheidend.
Ofen Transformatoren und Trafostationen
Spezielle Ofentransformatoren passen die Netzspannung an die hohen Ströme des Lichtbogenofens an. Sie sind für extreme Belastungen und häufige Laständerungen ausgelegt. Transformatorstationen verbinden die verschiedenen Spannungsebenen im Werk.
Blindleistungskompensation und Filter
Um Blindleistungs Schwankungen und Oberschwingungen zu beherrschen, kommen schnelle Kompensationsanlagen zum Einsatz, etwa Static Var Compensators (SVC) oder verdrosselte Kompensationsanlagen mit Filterkreisen. Sie stabilisieren die Spannung und halten den Leistungsfaktor in den geforderten Grenzen.
Mess-, Schutz- und Steuerungstechnik
Eine kontinuierliche Erfassung von Strom, Spannung, Wirk- und Blindleistung sowie eine schnelle Schutztechnik sind unverzichtbar, um die Anlage zu schützen und die Vorgaben des Netzbetreibers nachzuweisen.
Alles im Zusammenspiel
Bei der Energieversorgung eines Stahlwerks zählt nicht die einzelne Komponente, sondern das abgestimmte Gesamtsystem aus Schaltanlagen, Transformatoren, Kompensation und Schutztechnik. Nur wenn diese Bausteine aufeinander abgestimmt sind, bleibt die Anlage über Jahrzehnte zuverlässig und netzkonform.
Grüner Stahl: wachsende Bedeutung der Elektrotechnik
Die Umstellung der Stahlproduktion auf klimafreundliche Verfahren verstärkt den Trend zur Elektrifizierung. Der Lichtbogenofen ist ein Kernelement der Produktion von grünem Stahl, weil er Schrott und direkt reduziertes Eisen mit Strom statt Koks verarbeitet. Damit steigt die Bedeutung einer leistungsfähigen, netz verträglichen Stromversorgung weiter, und die Anforderungen an Schaltanlagen und Kompensationstechnik nehmen zu.
Erfahrung in der Schwerindustrie
SKS Elektroanlagenbau entwickelt, fertigt und wartet Schaltanlagen, Ofen-Schaltanlagen, Transformatorstationen und statische Erregungssysteme für anspruchsvolle Industrieumgebungen, darunter Stahl- und Aluminiumwerke. Aus eigener Fertigung und mit langjähriger Erfahrung in der Schwerindustrie begleiten wir Projekte von der Planung über die Montage bis zum Service.
Diese Erfahrung reicht von einzelnen Mittelspannungsschaltanlagen bis zu kompletten elektrotechnischen Lösungen für energieintensive Betriebe. Grundlagen zur Technik finden Sie auch in unserem Beitrag zu Mittelspannungsschaltanlagen.
Energieversorgung für Ihren Industriebetrieb
Sie planen oder modernisieren die Stromversorgung eines Stahlwerks oder eines anderen energieintensiven Betriebs? SKS Elektroanlagenbau plant und fertigt die passenden Schaltanlagen und Transformatorstationen aus einer Hand. Kontaktieren Sie uns für ein technisches Gespräch.
Häufige Fragen zur Energieversorgung von Stahlwerken
Warum stellen Lichtbogenöfen so hohe Anforderungen an das Netz?
Der Lichtbogen brennt unregelmässig und verursacht schnelle Lastsprünge. Diese führen zu Netzrückwirkungen wie Flicker, Spannungseinbrüche, Oberschwingungen und Blindleistung Schwankungen, die durch geeignete Schalt- und Kompensationstechnik beherrscht werden müssen.
Welche Schaltanlagen braucht ein Stahlwerk?
Ein Stahlwerk benötigt robuste Mittelspannungsschaltanlagen, spezielle Ofen Transformatoren und Trafostationen sowie Kompensations- und Filteranlagen. Dazu kommen Mess-, Schutz- und Steuerungstechnik, alles abgestimmt auf die dynamischen Lasten der Öfen.
Was ist Blindleistungskompensation und warum ist sie wichtig?
Blindleistung belastet das Netz, ohne nutzbare Arbeit zu leisten. In Stahlwerken schwankt der Blindleistungsbedarf stark. Schnelle Kompensationsanlagen wie SVC stabilisieren die Spannung, halten den Leistungsfaktor in den geforderten Grenzen und senken die Energiekosten.
