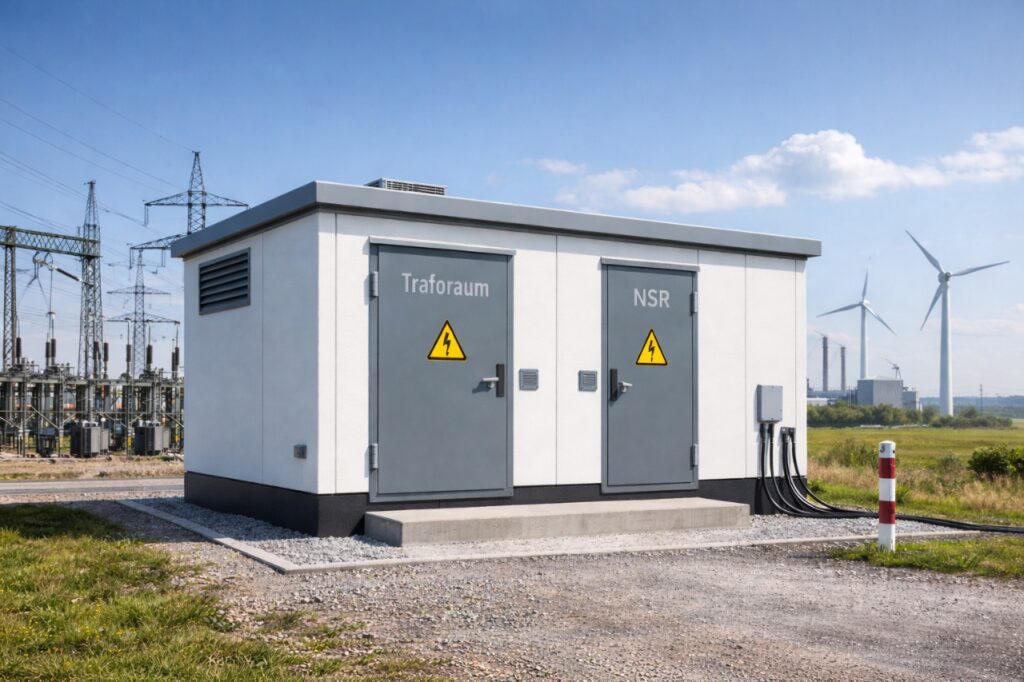

Begehbare Transformatorstationen

Sicher, normgerecht, schlüsselfertig.

Wir realisieren begehbare Transformatorstationen für Industrie, Netzbetreiber und Infrastrukturanwendungen – zuverlässig vom Fundament bis zur schlüsselfertigen Übergabe. Unsere Stationen erfüllen alle relevanten Normen (ÖVE, EN, VDE) und integrieren Mittel- und Niederspannung, Schutz- und Steuertechnik sowie Fernwirk- und Kommunikationseinrichtungen.

Durch modulare Bauweise aus Beton- oder Stahlrahmen bieten wir maximale Flexibilität für anspruchsvolle Umgebungen – auch bei Nachrüstung oder Revitalisierung bestehender Anlagen.

Mit SKS Elektroanlagenbau erhalten Sie eine komplett ausgestattete Station: Planung, Fertigung, Montage und Inbetriebnahme aus einer Hand – damit Ihre Energieversorgung rund um die Uhr funktioniert.

Wann eine begehbare Station die richtige Wahl ist

Begehbare Transformatorstationen werden dort eingesetzt, wo Schalt- und Schutztechnik im Betrieb zugänglich bleiben muss.

Das Bedienpersonal arbeitet im Inneren der Station, wodurch mehr Platz für Abgänge, Schutzgeräte und Erweiterungen zur Verfügung steht als bei einer kompakten, von außen bedienten Bauform.

Typisch ist diese Ausführung bei höheren Leistungen, bei einer größeren Zahl an Abgängen und überall dort, wo Wartung und Umbauten im laufenden Betrieb eingeplant sind.

Begehbare Station oder Kompaktstation

Die Entscheidung zwischen begehbarer Station und Kompaktstation fällt in der Regel über Leistung, Anzahl der Abgänge und die Zugänglichkeit im Betrieb.

Kompaktstationen werden von außen bedient, benötigen weniger Aufstellfläche und lassen sich schneller aufstellen. Begehbare Stationen bieten dafür mehr Raum für umfangreiche Schalt- und Schutztechnik und erleichtern spätere Erweiterungen.

Eine Übersicht der kompakten Bauform finden Sie auf der Seite zu Kompakt-Transformatorstationen.

Ausstattung und Technik

Bereich
Ausführung
Ausführung
Werksgefertigte Station mit Störlichtbogenprüfung nach DIN EN 62271-202 oder Ausführung nach DIN EN 61936-1
Spannungsebene
10, 20 oder 30 kV
Isolierung
Luftisoliert und/oder gasisoliert, SF6-frei
Niederspannung
Bemessungsströme bis 7.000 A, verschiedene Ausbaustufen
Aufbau
Getrennter Schaltanlagen- und Transformatorraum, mehrere Transformatorräume an einem Schaltanlagenraum möglich
Beton
Stahlbeton C40/50/B3, Feuerwiderstandsklasse REI 90 nach SN EN 13501-2, geprüfte Öldichtheit der Wanne unter dem Transformator
Türen
Aluminium-Eingangstüren, klar eloxiert oder lackiert, freie Lüftungsfläche bis 45 Prozent
Erdung
Erdungssystem nach DIN EN 62561-1
Doppelboden
Aluminiumrahmen mit rutschhemmenden und feuchtigkeitsbeständigen Platten
Kabeleinführungen
Anzahl, Größe und Position nach Kundenvorgabe
Standardlasten
Bis 1.000 m Seehöhe: Schneelast 500 kg/m² (Boden), 400 kg/m² (Dach), Windlast bis 30 m/s
Leittechnik
SMARTGRID Standard und SMARTGRID Expert, jeweils optional mit Visualisierung
Gewährleistung
10 Jahre auf das Gesamtprodukt in Verbindung mit einem Wartungsvertrag

Erweiterbarkeit durch getrennte Räume

Ein Merkmal der Bauweise ist die Trennung von Schaltanlagenraum und Transformatorraum. Dadurch lassen sich mehrere Transformatorräume an einen einzigen Schaltanlagenraum anbinden, wodurch die Station später erweitert werden kann, ohne die Schaltanlage neu aufzubauen.

Die Stationen werden mit marktüblichen Mittelspannungsschaltanlagen konfiguriert, sodass die Ausführung an vorhandene Anlagentypen angepasst werden kann.

Da die Stationen SF6-frei ausgeführt werden, entfallen die Einschränkungen, die sich aus der schrittweisen Beschränkung von SF6 ergeben, mehr dazu im Beitrag zu SF6-freien Schaltanlagen →

Einsatzbereiche

Industrieanlagen mit eigener Energieverteilung, etwa Stahl- und Aluminiumwerke oder Produktionsstandorte

Netzbetreiber und Umspannwerke

Infrastrukturprojekte mit hoher Versorgungssicherheit

Kraftwerke und Erzeugungsanlagen, einschließlich der Netzanbindung großer Photovoltaikanlagen

Revitalisierung und Nachrüstung bestehender Stationen

FAQ

Was ist eine begehbare Transformatorstation?

Eine begehbare Transformatorstation ist ein Stationsgebäude, in dem Transformator sowie Mittel- und Niederspannungstechnik untergebracht sind und das Bedienpersonal die Anlage von innen bedient. Sie bietet dadurch mehr Platz für Schalt- und Schutztechnik als eine von außen bediente Kompaktstation.

Der Unterschied liegt in Bedienung und Platzangebot. Kompaktstationen werden von außen bedient und benötigen weniger Fläche, begehbare Stationen erlauben die Bedienung im Inneren und bieten Raum für umfangreichere Technik und spätere Erweiterungen.

Die Ausführung erfolgt nach den einschlägigen ÖVE-, EN- und VDE-Normen. Welche Normen im Schaltanlagenbau insgesamt relevant sind, ist im Beitrag zu den Normen im Schaltanlagenbau zusammengefasst.

Ja, die Stationen der Produktlinie ENERGYLINE BB FLEX werden SF6-frei ausgeführt, luftisoliert und oder gasisoliert. Das ist im Hinblick auf die schrittweise Beschränkung von SF6 in Schaltanlagen relevant.

Die Stationen sind für 10, 20 oder 30 kV ausgelegt. Auf der Niederspannungsseite sind Bemessungsströme bis 7.000 A und verschiedene Ausbaustufen möglich.

Ja. Da Schaltanlagenraum und Transformatorraum getrennt ausgeführt sind, können weitere Transformatorräume an einen bestehenden Schaltanlagenraum angebunden werden.

Ja, SKS führt Nachrüstung und Revitalisierung bestehender Stationen durch. Die modulare Bauweise erlaubt dabei die Anpassung an vorhandene bauliche Gegebenheiten.

Sie planen eine begehbare Transformatorstation oder die Revitalisierung einer bestehenden Anlage?

Senden Sie uns die Eckdaten Ihres Projekts, wir melden uns mit einer Ersteinschätzung.
